Introduction

Les lecteurs de disquettes ( ou floppy ), sont actuellement les supports amovibles de mémoire de masse de petite taille les plus répandus. En effet, il n’existe aucun PC qui n’en possède pas au moins un, si ce n’est certaines stations réseau. Malgré leur petite capacité et leur fragilité, les disquettes, en particulier le format 3.5″ 1.44M, sont un standard. Leur faible coût, leur facilité d’emploi et la possibilité d’écrire ( à l’inverse des CD-ROM ) ont permis un énorme nombre de vente. Ces lecteurs n’évoluent malheureusement plus beaucoup, mais actuellement aucune solution de remplacement n’est prête.

Terminologie

SS

Single Side ou simple face

DS

Double Side ou double face

DD

Double Density ou double densité

HD

High Density ou haute densité

ED

Extra-high Density ou très haute densité

Les formats

On distingue deux formats de disquettes, le 3.5″ et le 5.25″. Cette valeur correspond à la largeur de la disquette exprimée en pouce. Le format 5.25″ est actuellement en cours d’abandon. En effet, l’étui souple et le disque en partie apparent en font un support beaucoup trop fragile. Au contraire, le format 3.5″, plus compact et dans un étui en plastique dur, est nettement plus sûr. Il faut bien entendu réaliser qu’une disquette sera toujours un élément fragile comparé à un disque dur. Le nombre de trous présents sur la disquette permet de déterminer le format de cette dernière. Généralement, il est aussi imprimé sur les disquettes 3.5″.



Disquette 3.5″


Disquette 5,25″

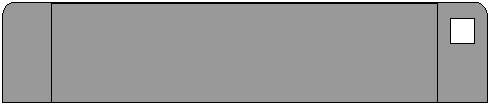

Disquette 3½ » DS/DD 720ko

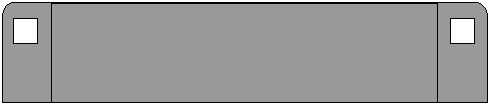

Disquette 3½ » DS/HD 1.44Mo

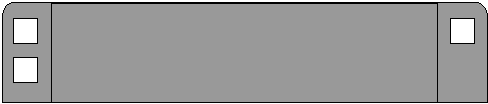

Disquette 3½ » DS/ED 2.88Mo

Structure des disquettes

Suivant le format et la capacité recherchée, une disquette n’aura pas la même apparence. Ainsi, le nombre de secteurs par piste va augmenter parallèlement à la contenance. La vitesse de rotation va dépendre de la disquette utilisée, l’unité de mesure étant le RPM. Cette unité est l’abréviation de Rotation Per Minutes ( rotation par minute ), ainsi 300RPM est équivalent à 5 tours / secondes. Pour connaître la capacité d’une disquette, on fait le calcul suivant

Nbr de pistes * nbr bytes par secteurs * nbr secteurs par piste * nbr de faces

Ainsi, pour une disquette HD, on obtient 80 * 512 * 18 * 2 = 1474560, soit une capacité de 1.44 Mo formaté. Le tableau ci-dessous vous donne les spécifications pour les disquettes PC les plus courantes. Ne figurent pas dans ce tableau des formats obsolètes comme les disquettes 5,25″ de 320, 180 et 160ko. Les lecteurs simple face n’étant plus fabriqués depuis 1982, ils n’y figurent pas non plus. Le format de disquettes ED 2.88Mo, inventé par Toshiba en 1987 ne se trouve pratiquement que sur la gamme PS2 d’IBM.

Spécification des disquettes PC

Format

Capacité
formatée

Nbr
de pistes

Bytes
par secteur

Secteurs
par piste

Nbr de
faces

Vitesse
de rotation

DS,DD 5.25″

360

40

512

9

2

300

DS,HD 5.25″

1200

80

512

15

2

360

DS,DD 3.5″

720

80

512

9

2

300

DS,HD 3.5″

1440

80

512

18

2

300

DS,ED 3.5″

2880

80

512

36

2

300

Le formatage

Il faut avant tout savoir que les capacités indiquées sur les boîtes de disquettes ne sont pas toujours réelles. Ainsi de nombreux fabricants indiquent 2Mo sur des disquettes de 1.44Mo en réalité. La valeur qu’ils indiquent est juste si l’on ne tient pas compte du système d’exploitation. En effet, un Macintosh utilisera une capacité de 1.6Mo sur cette même disquette. Lorsque vous devez formater une disquette, il convient de contrôler si votre lecteur de disquettes est compatible avec la disquette insérée. Ainsi de nombreux lecteurs 1.2Mo 5.25″ endommagent les disquettes de 360ko. Cela est lié à une vitesse de rotation différente. Dans les autres cas, il suffit d’utiliser la commande Dos FORMAT. Elle dispose de deux syntaxes adaptées à la situation :

FORMAT d: /N:9 /T:40 ou FORMAT d: /F:360

d: nom du lecteur N: nombre de secteurs/piste T: nbr de pistes F: capacité

Manipulation des disquettes

La manipulation des disquettes doit suivre certaines règles très strictes. Si cela n’est pas fait, le risque de perdre des données est grand. Dans chaque boîte de disquette, on trouve un petit mode d’emploi illustré qui résume parfaitement les diverses choses à ne pas faire.

  1. Ne jamais approcher une disquette d’une source magnétique ( aimant, … ). Les données sont elles-mêmes inscrites sur la disquette sous forme magnétique.
  2. Ne jamais laisser une disquette dans des conditions de température difficiles. En effet, elle pourrait gondoler, avoir de la condensation.
  3. Toujours remettre une disquette à l’abri après l’usage ( étui, boîte, .. ). Et surtout prendre garde à la poussière, ne jamais toucher le disque lui-même.
  4. Ne jamais plier une disquette ou la poser dans un endroit où cela pourrait être fait involontairement. Le risque existe aussi sur une disquette 3.5″, la partie métallique pourrait être faussée.

INFORMATIONS DIVERSES COMPLEMENTAIRES

File System and Floppy Disk Structures

File System Parameter

360 KB 5.25″

1.2 MB 5.25″

720 KB 3.5″

1.44 MB 3.5″

2.88 MB 3.5″

Cluster Size

2 sectors

1 sector

2 sectors

1 sector

2 sectors

Maximum Number of Root Directory Entries

112

224

112

224

448

Formatted and Unformatted Capacity

Capacity Parameter

360 KB 5.25″

1.2 MB 5.25″

720 KB 3.5″

1.44 MB 3.5″

2.88 MB 3.5″

Unformatted Capacity

~480 KB

~ 1.6 MB

~1 MB

~2 MB

~4 MB

Formatted Capacity (binary kilobytes)

360

1,200

720

1,440

2,880

Formatted Capacity (bytes)

368,640

1,228,800

737,280

1,474,560

2,949,120

File System Overhead (bytes)

6,144

14,848

7,168

16,896

17,408

Total Usable Capacity (bytes)

362,496

1,213,952

730,112

1,457,664

2,931,712

Total Usable Capacity (binary KB)

354

1,185.5

713

1,423.5

2,863

Total Usable Capacity (binary MB)

0.346

1.158

0.696

1.390

2.796
